チェーンは駆動系の要。定期交換を怠ると、走行性能や安全性に影響します。ここではW650などクラシック系バイクを想定したチェーン交換手順を写真付きで解説します。

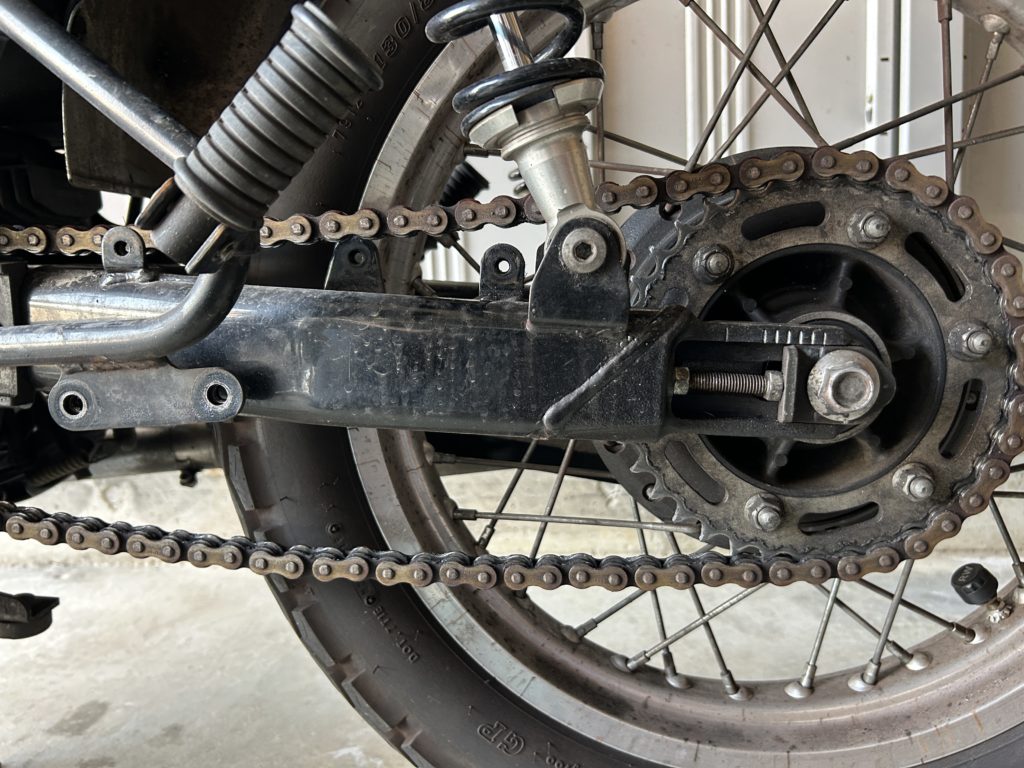

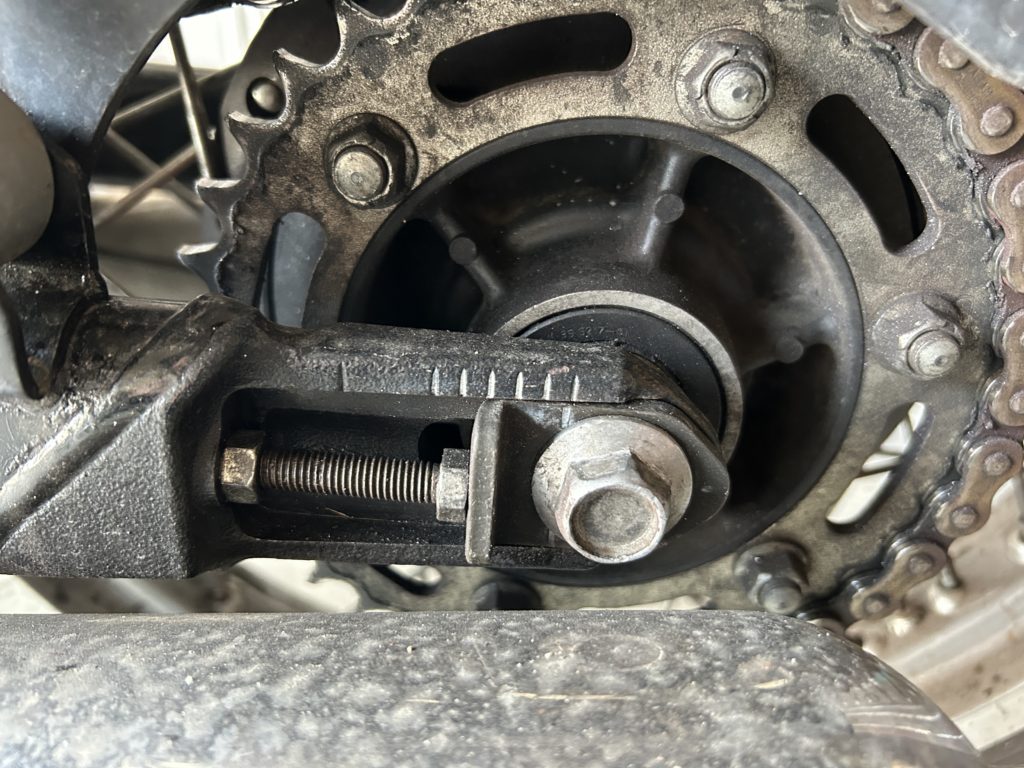

調整ゲージの最後まで行ってしまい、全体的にも下がっていますね。チェーンの寿命です。
すぐ交換したほうがよいでしょう。
🔧 必要な工具・部品
- 新しいチェーン（適合サイズ：525）
- チェーンカッター
- チェーンプレス or カシメツール
- グリス or チェーンオイル
- モンキー or ラチェットレンチ
🔧 手順①：古いチェーンの取り外し
ジョイントリンク部分（クリップ or カシメ）を探して、チェーンカッターで分離します。ドライブスプロケット側までチェーンを引き出し、慎重に外します。
※私はカシメ工具を持っていないことと、メンテナンスの観点から「クリップ」で止めています。
🔧 手順②：新しいチェーンの仮付け・長さ調整
古いチェーンと並べて長さを合わせ、不必要なリンクをチェーンカッターでカットします。スプロケットに仮掛けし、張りを軽く確認してから接続します。
参考）チェーンを通す際は、古いチェーンにジョイントリンクやタイラップなどで接続し、タイヤを回転すると簡単に張り替えられます。

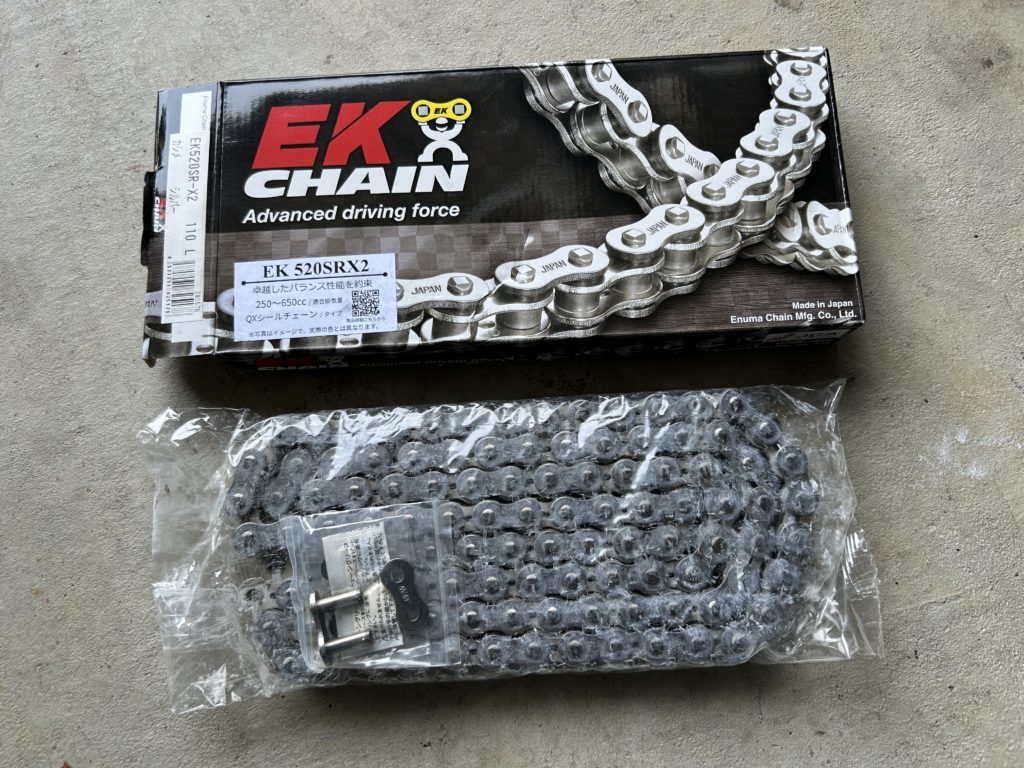

私はダウンサイズしているため、サイズが520になっていますが、本来は525です。
🔧 手順③：カシメ or クリップで接続
Oリングとグリスを入れ、ジョイントプレートを装着。

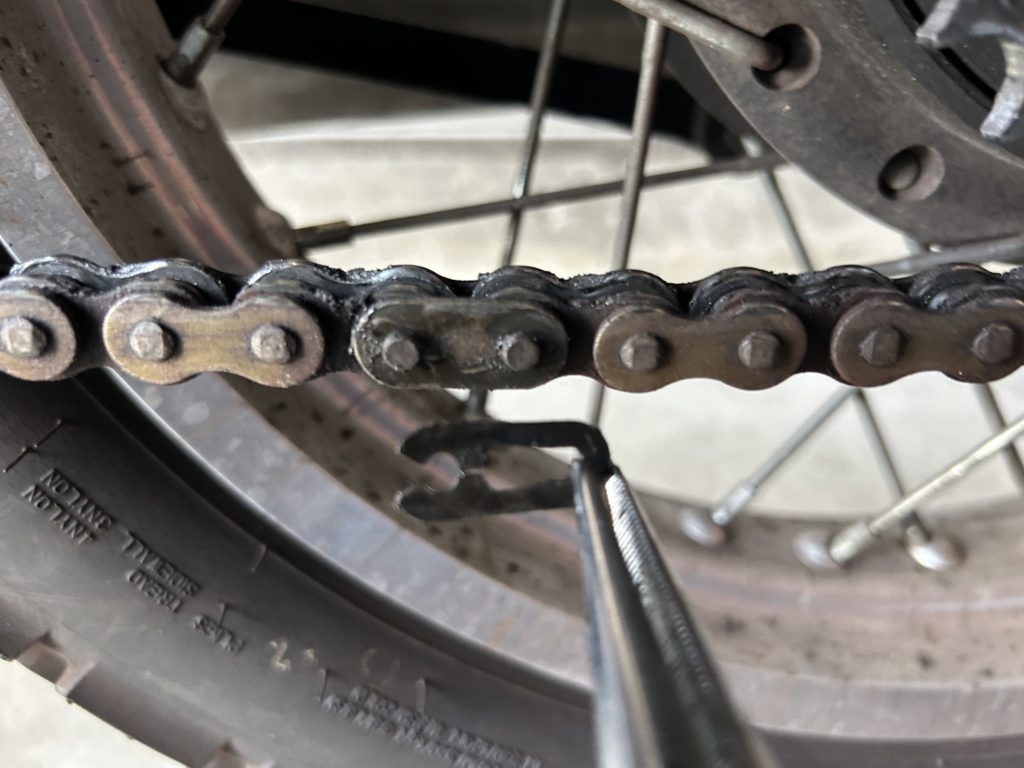

クリップタイプ：専用プライヤーでクリップを装着
カシメタイプ：チェーンツールでリベット状にカシメます。
※向きに注意！ クリップの開口部は進行方向と逆に。

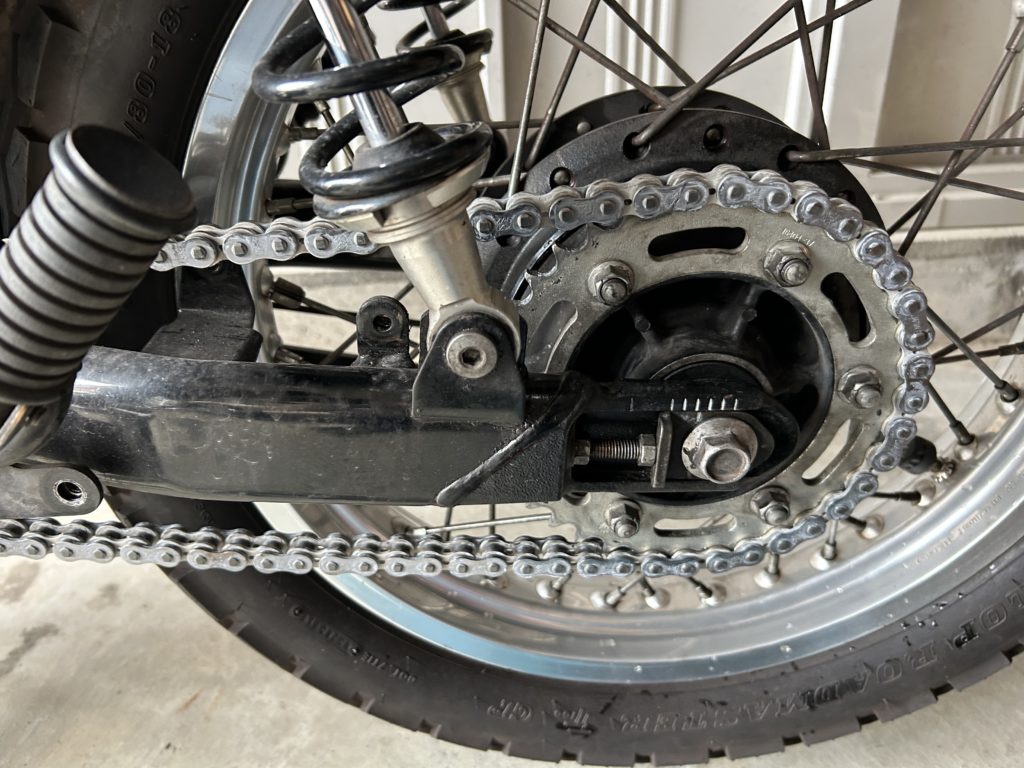

🔧 手順④：チェーンの張り調整と注油
リアアクスルを調整し、遊びを25〜40mmに調整。最後に専用チェーンルブを塗布し、軽く回転させて馴染ませます。
※チェーンのたわみ量調整は、チェーンを上下に動かした量です。
⚠️ 注意点
- 作業前に必ずセンタースタンド or スイングアームスタンドを使用
- チェーンのたるみすぎ・張りすぎはNG
- カシメ不良は最悪走行中に脱落の危険
✅ まとめ
チェーン交換は「命に関わる整備」。中級者向けの作業ですが、手順を守れば自宅で可能です。安全・快適な走行のためにも、定期点検と交換を心がけましょう。
■ チェーンたるみ（スラック）【サービスマニュアル基準】
W650のサービスマニュアル規定値：
- ドライブチェーンたるみ：
25～35 mm - 標準チェーン
メーカー：江沼チェン製作所
タイプ：EK525MV-O、エンドレス
リンク数：104
※測定条件
- サイドスタンド状態
- チェーン中央部（スイングアーム中間付近）で上下量測定
（一般的なカワサキ空冷ツイン系と同一規定）
